AH0.6/12矿用本安型按钮箱

一、概述

1.3 用途

适用于煤矿井下有瓦斯、煤尘爆炸危险环境，也适用于煤炭、冶金、化工、建材、粮食、运输等环境，作控制和显示用。

1.4 使用环境条件

a) 工作环境温度：0℃～ 40℃；

b) 相对湿度：≤95%RH( 25℃时)；

c) 大气压力：80kPa～110kPa；

d) 在井下有瓦斯煤尘爆炸性混合物的环境工作。

1.5 供电电源：

a）工作电压：DC12V；工作电流≤600mA。

2  结构特征与工作原理

2.1 结构特性

主要由按钮部分、LED指示灯显示部分组成。

2.2 工作原理

通过按钮箱上的按钮发出指示信号给联机设备发出信号，联机设备接到指示信号后发出执行信号，对按钮箱的LED指示灯提示。

手    机：13355195916（可加微信）

电    话：0537-3158785

3  电气性能

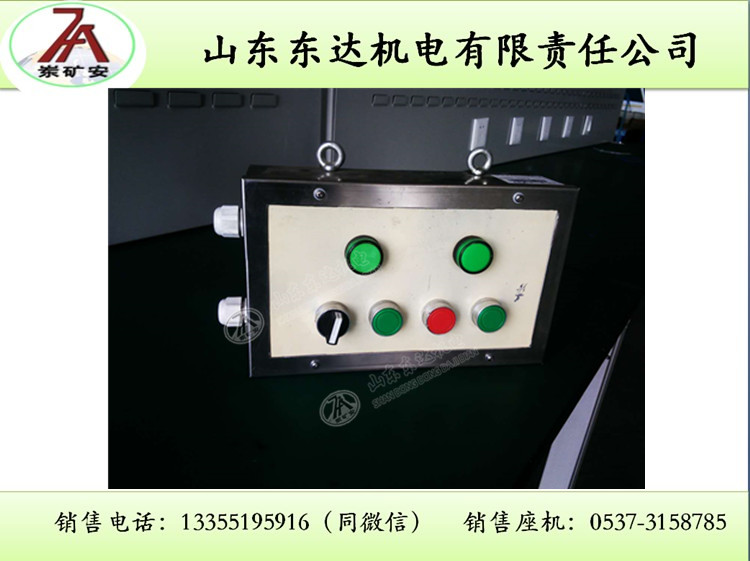

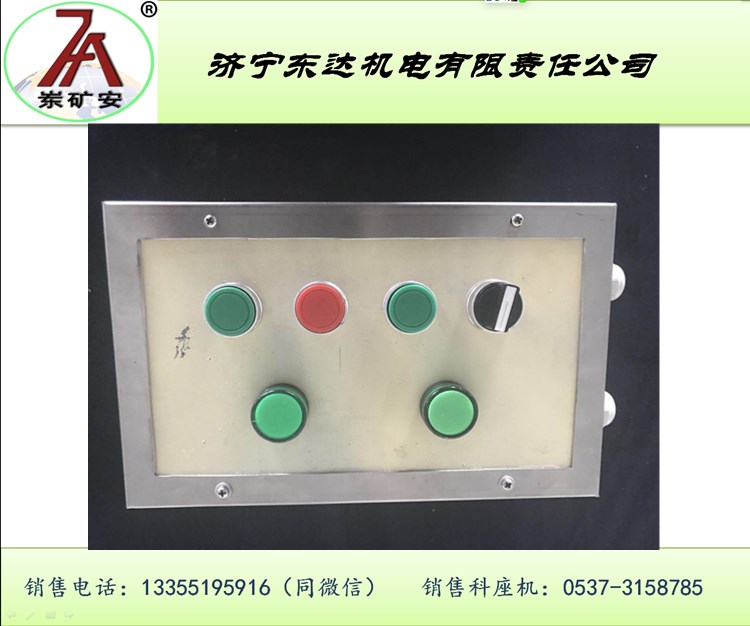

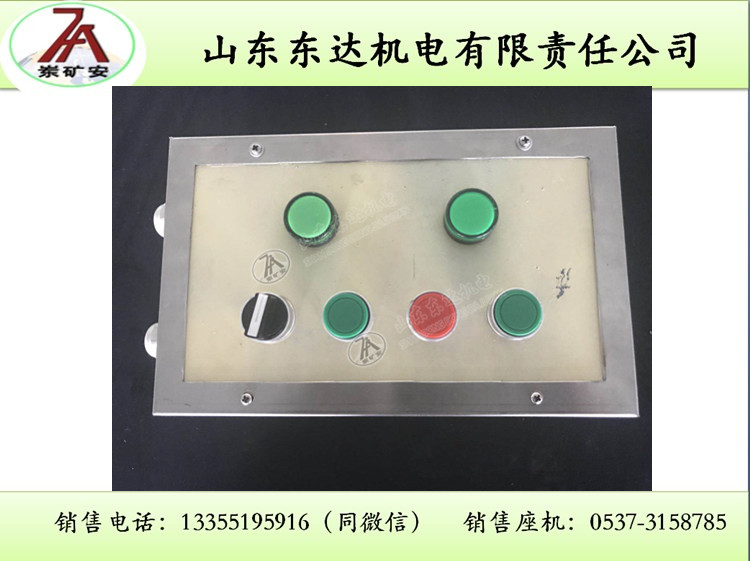

具有3个按钮，1个旋钮，2个LED指示灯。

具有工作状态指示功能。

输出信号：无源接点：3路。

4  外形重量

4.1 外形尺寸：288mm?176mm?90mm

4.2 重    量：2.7kg。

5  安装、调试

5.1按钮箱为悬挂式，将其平稳悬挂在硐室内，先把进、出线电缆连接好确认没有问题后，然后按施工标准敷设好电缆，连接相关联设备。

5.2箱体在接完线上盖之前必须检查一下，电缆线应按照说明书或图纸上的连接方式接好，同时确保端子上的引线压接牢固可靠。

5.3 按钮箱为矿用本质安全型，在井下现场安装完要确保线嘴都已紧固好。并保证不用线嘴的顺序为密封圈、钢质堵板、金属垫圈。

5.4完成所有上述工作后，确认安装人员在安全位置后，进行操作对各种工作状态进行检验是否正常。

6  使用、操作及注意事项

6.1 使用前准备和检查

按钮箱在使用前检查工作状态是否正常；

6.2 操作

6.2.1按钮箱根据现场的需要选择工作方式，各工作方式会有相应的指示。

6.2.2当满足各类闭锁关系情况下，按钮箱按下控制按钮时，通过按钮箱与控制箱的连接，按钮箱本身相应的LED指示灯亮。

6.3 注意事项

6.3.1维修时不得改变本安电路和与本安电路有关的元器件的型号、规格及其参数。

6.3.2 本安产品不得与未经检验的设备相连接，如与其它设备连接时，须经防爆联检。

6.3.3 安装时严格按照说明书进行相关操作，应可靠固定，配线作业必须由具有专业资格的人员进行；确认输入电源处于完全断开的情况下，才能进行接线工作。

7售后服务及相关事项

我公司对售出的产品质保1年，在质保期内产品由于质量问题我公司负责免费维修。我公司对售出的产品实行终身维修并提供备品备件；由于人为损坏的产品问题不在我公司的保修范围内。

8定货

用户再需要定货时要写清产品的名称和型号：

如：AH0.6/12矿用本安型按钮箱                 1台
