IP6802至为芯支持15W功率输出的无线充电方案SOC芯片

      英集芯IP6802是一款适用于手机、耳机、智能手表、车载充电器等无线充电方案的15W功率无线充电发射端控制SOC芯片。集成32位MCU、ADC、定时器、I2C通信接口、H桥驱动、ASK解调/解码电路及丰富的IO资源，单芯片即可实现完整的无线充电发射端功能。支持Qi 1.3 BPP、EPP及Qi 2.0 MPP认证，全面兼容主流无线充电标准。支持5W至15W无线充电输出，并向下兼容低功率设备；输入电压范围为4V至20V，支持PD3.0及多种DP&DM快充协议，适配多种电源适配器。

      一、技术特点：高集成度设计

      IP6802是一款集成了32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调及解码等功能的无线充电发射端控制SOC芯片。该芯片支持WPC Qi 1.3 BPP、EPP及Qi 2.0 MPP认证，兼容5W至15W的功率范围，适用于多种无线充电场景。

      在技术规格方面，IP6802的工作电压范围为4V至20V，可适配常见的USB电源适配器和车载充电器。其内置的H桥驱动模块和数字解调模块，配合四颗MOS管及少量外围元件，即可实现完整的Qi2无线充电方案。这种设计有助于简化电路布局，降低物料成本，同时提升产品的稳定性。

      二、安全监测与保护功能

      安全性是无线充电技术的重要考量。IP6802具备实时监测功能，可对充电过程中的电流、电压、温度等参数进行动态调整，以保障充电稳定性。此外，芯片支持静态和动态FOD（异物检测）功能，能够识别并处理充电过程中的异物干扰。

      IP6802还集成了输入过压、过流、欠压以及NTC过温保护等机制，进一步增强了充电过程的安全性，为用户提供可靠的充电体验。

      三、可定制化设计

      针对不同设备和应用场景的需求，IP6802支持功能定制和认证测试，可根据客户的具体要求提供适配的解决方案。例如，在车载无线充电场景中，芯片可针对车辆的电源系统进行优化，实现更好的兼容性。同时，IP6802支持PD3.0、QC3.0等快充协议，有助于提升充电效率。

      四、紧凑封装与易集成性

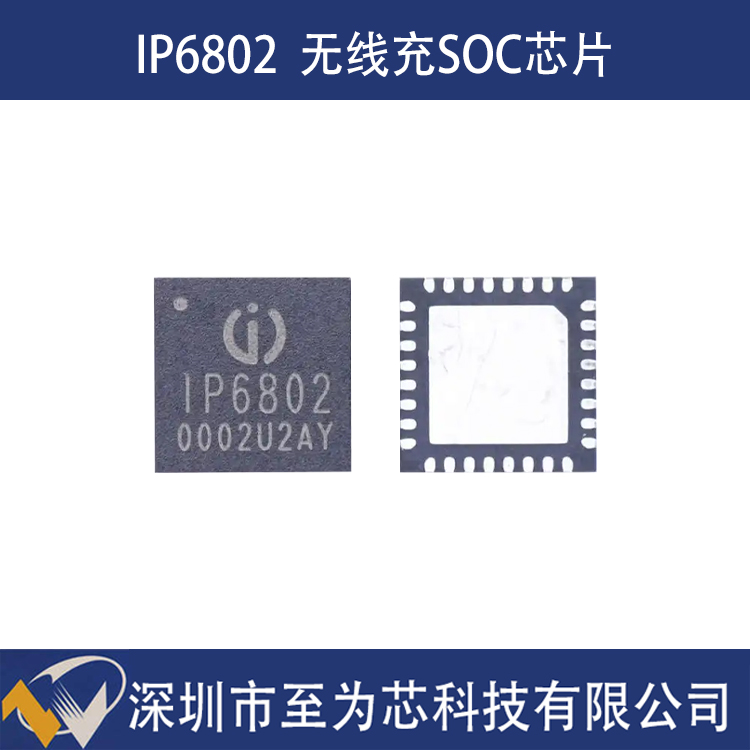

      IP6802采用QFN32封装，体积小巧，便于集成到各类无线充电设备中。其合理的引脚定义和内部框图设计，也为工程师的电路开发提供了便利，有助于缩短产品开发周期。

      五、应用场景与市场潜力

      IP6802适用于手机、耳机、智能手表等设备的无线充电底座或充电宝，能够满足家庭、办公室等场景的充电需求。其多线圈设计还支持多设备同时充电，进一步拓展了应用场景。

      随着无线充电技术的普及，IP6802有望在市场中发挥更重要的作用，为智能设备的充电方案提供技术支持。

      总结

      英集芯IP6802无线充电发射端控制SOC芯片以其稳定的性能和良好的集成度，为无线充电领域提供了可行的解决方案。
